Особенности и преимущества
• Управление насосной установкой осуществляется с отдельного контроллера.

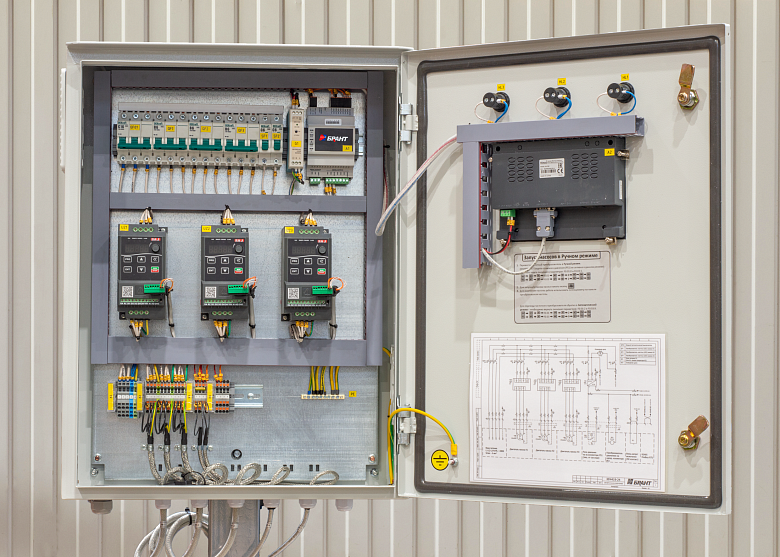

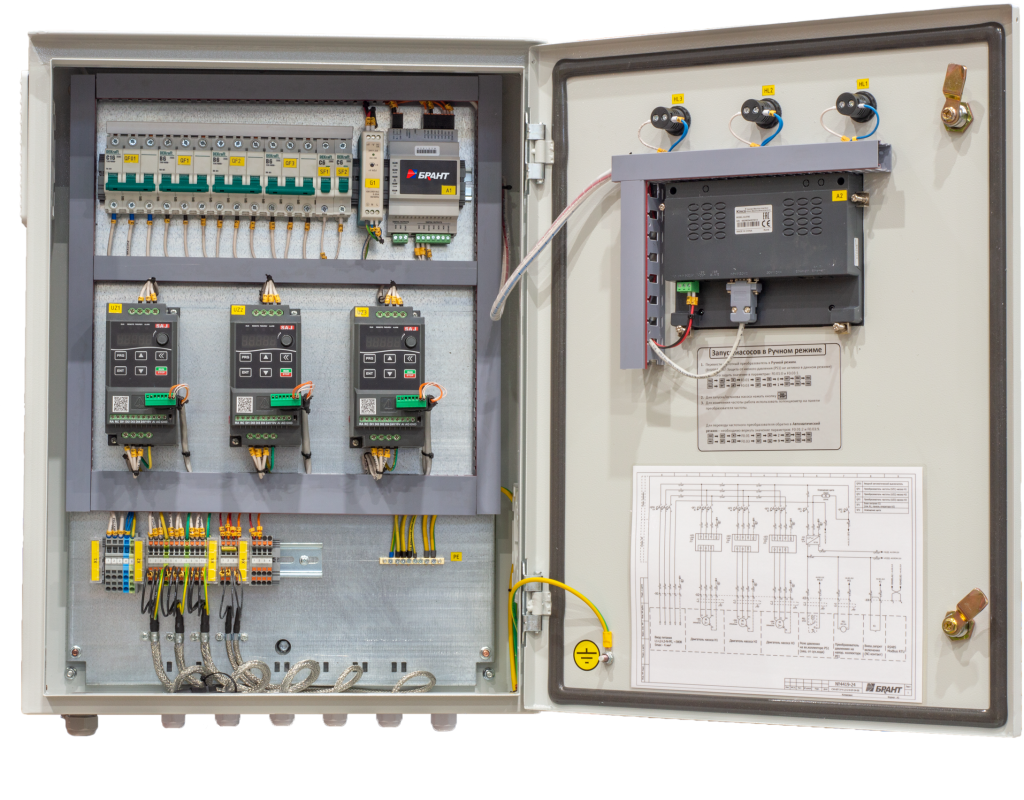

• Цветная сенсорная панель оператора на двери шкафа для управления и контроля.
• Частотный преобразователь в шкафу управления для каждого насоса.
• Программное обеспечение с функцией динамической уставки регулируемого параметра с возможностью автоматической корректировки параметра, в зависимости от производительности насосной установки в конкретный период времени. Данная функция позволяет осуществить компенсацию потерь на трение по длине трубопроводов, и поддерживать постоянное давление у диктующего прибора, при этом снижая энергопотребление насосной установки.
• Подключение и отключение второго и третьего рабочего насосного агрегата выполняется с помощью отдельного независимого PID-регулятора. После выхода второго и третьего насоса на режим частота вращения насосных агрегатов уравнивается. Данная функция позволяет избежать гидравлических ударов и «мертвых» зон поддерживаемого параметра при пуске и останове одного из насосных агрегатов.
Общие данные:
На двери щита управления расположена сенсорная панель оператора, предназначенная для наглядного отображения значений параметров и оперативного управления, а также ведения архива событий или значений.
Функциональные возможности панели в части индикации:
·Индикация работы любого насоса системы (включен / отключен);·Индикация аварии любого насоса системы;
·Индикация текущего режима работы каждого насоса;
·Индикация наличия питающего напряжения;
·Индикация наличия «Сухого хода» (давление воды на всасывающем коллекторе менее требуемого кавитационного запаса насосных агрегатов)
·Индикация наличия сигнала «Авария общая»;
Стандартные системы диспетчеризации автоматических насосных установок БРАНТ разбиты на три типа, различающихся функциональными возможностями:
1.Система диспетчеризации.
·Отображение текущего давления;
·Отображение текущей уставки давления;
·Отображение тока по каждому преобразователю частоты;
·Отображение напряжения по каждому преобразователю частоты;
·Отображение текущей наработки каждого насоса;
·Состояния насосов – включен/выключен/авария;
·Состояния ключей управления насосов – автоматический/ручной/ремонт;
·Состояния датчика сухого хода;
·Наличие аварии датчика давления;
·Наличие аварии преобразователей частоты с расшифровкой аварийной ситуации;
·Позволяет поменять уставку давления;
·Позволяет поменять время переключения насосов;
·Включить либо выключить фунцию «спящего режима»;
·Настроить суточный и недельный график работы насосной установки;
·Просматривать архив аварийных ситуаций;
·Просматривать архив значений давления.
Кроме того система позволяет:
·Включать и отключать насосы в произвольном порядке;
·Выводить насосы в ремонт;
·Вести логирование действий оператора;
·Вести журнал работ при обслуживании насосной установки;
·Отправлять аварийный сообщения на электронную почту;
·Отправлять информационные сообщения на электронную почту;
·Составлять отчеты по работе насосной установки;
·Удаленно просматривать на карте состояние работы большого количества установок;
·Доступ к информации из любой точки и любого устройства через интернет (при наличии разрешения на доступ и пароля)
Система диспетчеризации предусматривает как проводные, так и беспроводные каналы передачи данных. Интерфейсы и протоколы применяемые в установках БРАНТ являются стандартными и открытыми, поэтому насосные установки можно легко интегрировать в любую существующую систему автоматики.

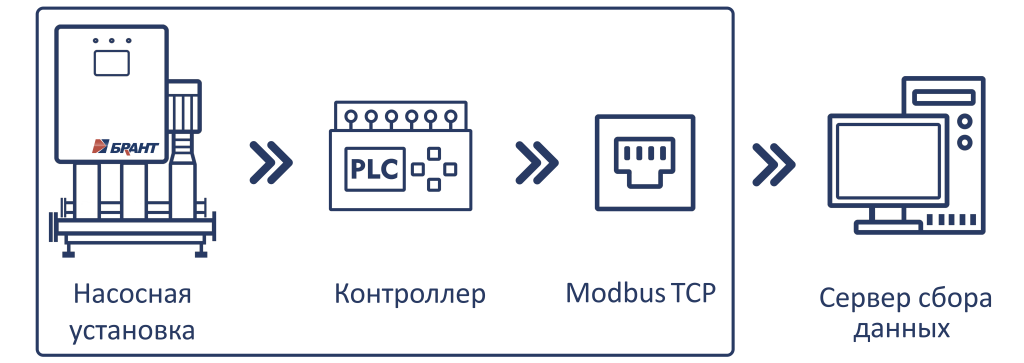

Схема сетевого взаимодействия:
2.Система локального мониторинга.
·Текущее давление;
·Текущую уставку давления;
·Ток по каждому преобразователю частоты;
·Напряжение по каждому преобразователю частоты;
·Текущую наработку каждого насоса;
·Состояние насосов – включен/выключен/авария;
·Состояние ключей управления насосов – автоматический/ручной/ремонт;
·Состояние датчика сухого хода;
·Наличие аварии датчика давления;
·Наличие аварии преобразователей частоты с расшифровкой аварийной ситуации;
·Позволяет поменять уставку давления;
·Позволяет поменять время переключения насосов;
·Включить либо выключить фунцию «спящего режима»;
·Настроить суточный и недельный график работы насосной установки;
Весь функционал предоставляется без доступа персонала в шкаф управления и доступен в виде удобных мнемосхем отображения.
·Включение насоса;
·Местное отключение любого из насосов;
Схема сетевого взаимодействия:
3. Система аварийного оповещения.
Самая простая система, которая подразумевает отправку СМС сообщений на мобильный телефон оператора/диспетчера/эксплуатационного персонала. Система оповещения может отправлять аварийные и информационные сообщения.
К аварийным сообщениям относятся события:
·Сухой ход
·Авария частотного преобразователя любого из насосов
·Пропадание питающего напряжения насосной установки
·Сообщение об аварии датчика давления
·Превышение установленного давления
К информационным сообщениям относятся события:
·Включение насоса;
·Местное отключение любого из насосов;
Схема сетевого взаимодействия:
Гидравлическая схема насосной установки | Состав насосной установки | ||||||||||||||||||||||||||||||||||||
|
|
Состав насосной установки
№ | Наименование | Количество, шт. |
1 | Рабочий насос |
1 |
2 | Резервный насос |
1 |
3 | Кран шаровый/затвор дисковый |
4 |
4 | Клапан обратный |
2 |
5 | Коллектор всасывающий, нерж. сталь |
1 |
6 | Коллектор напорный, нерж. сталь |
1 |
7 | Реле давления |
1 |
8 | Датчик давления |
1 |
9 | Манометр виброустойчивый |
2 |
- | Виброизолирующая опора |
4 |
- |
Станция управления насосами с частотными преобразователями по числу насосов |
1 |
