Системы диспетчеризации автоматических насосных установок БРАНТ Серии ЧС разбиты на три типа, различающихся функциональными возможностями:

1.Система диспетчеризации.

·Отображение текущего давления;

·Отображение текущей уставки давления;

·Отображение тока по каждому преобразователю частоты;

·Отображение напряжения по каждому преобразователю частоты;

·Состояния насосов – включен/выключен/авария;

·Наличие аварии датчика давления;

·Наличие аварии преобразователей частоты с расшифровкой аварийной ситуации;

·Позволяет поменять уставку давления;

·Просматривать архив аварийных ситуаций;

·Просматривать архив значений давления.

Кроме того система позволяет:

·Вести логирование действий оператора;

·Вести журнал работ при обслуживании насосной установки;

·Отправлять аварийный сообщения на электронную почту;

·Отправлять информационные сообщения на электронную почту;

·Составлять отчеты по работе насосной установки;

·Удаленно просматривать на карте состояние работы большого количества установок;

·Доступ к информации из любой точки и любого устройства через интернет (при наличии разрешения на доступ и пароля)

Система диспетчеризации предусматривает как проводные, так и беспроводные каналы передачи данных. Интерфейсы и протоколы применяемые в установках БРАНТ являются стандартными и открытыми, поэтому насосные установки можно легко интегрировать в любую существующую систему автоматики.

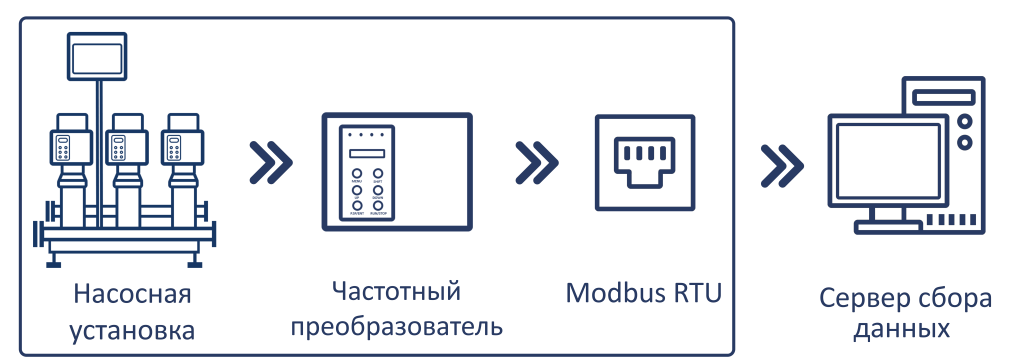

Схема сетевого взаимодействия:

2.  Система локального мониторинга.

·Текущее давление;

·Текущую уставку давления;

·Ток по каждому преобразователю частоты;

·Напряжение по каждому преобразователю частоты;

·Состояние насосов – включен/выключен/авария;

·Наличие аварии датчика давления;

·Наличие аварии преобразователей частоты с расшифровкой аварийной ситуации;

·Позволяет поменять уставку давления;

Весь функционал предоставляется без доступа персонала в шкаф управления и доступен в виде удобных мнемосхем отображения.

Схема сетевого взаимодействия:

3.   Система аварийного оповещения.

Самая простая система, которая подразумевает отправку СМС сообщений на мобильный телефон оператора/диспетчера/эксплуатационного персонала. Система оповещения может отправлять аварийные и информационные сообщения.

К аварийным сообщениям относятся события:

·Сухой ход

·Авария частотного преобразователя любого из насосов

·Пропадание питающего напряжения насосной установки

·Сообщение об аварии датчика давления

·Превышение установленного давления

К информационным сообщениям относятся события:

·Включение насоса;

Схема сетевого взаимодействия:
